產品型號:JR-3D-V1.1.5(2019SR1322555)
硬件組成:所提供的軟件載體(Ukey一套)
運行環境要求:操作系統(64位):Windows7、Windows8、Windows10
產品主要功能:

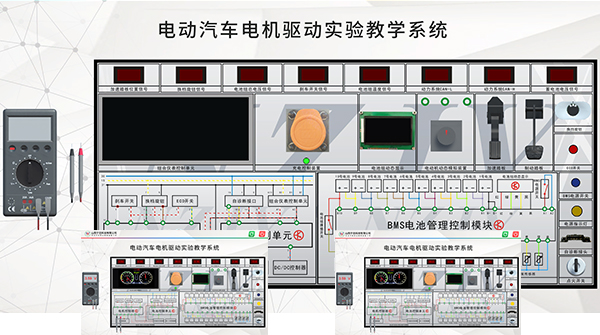

1、虛擬現實3D仿真系統:以御捷B40純電動汽車動力系統故障診斷檢測為原型精準測繪,利用先進的實時渲染引擎與物理引擎,逼真展現現實物理教學模型,邏輯關系科學嚴謹,無冗余元素。渲染滿足可讀性和真實性,給予用戶真實體驗感覺。
2、傳感器信號顯示功能:可直觀顯示各模擬傳感器信號電壓,如加速踏板信號、換擋旋鈕信號、電池組總電壓信號、動力系統CAN總線信號、蓄電池電壓信號、ECO開關信號、制動踏板信號。
3、動態模擬功能:學員可按照實際設備操作方式進行操作,打開點火開關后可點擊換擋旋鈕進行換擋,踩下制動踏板后可直觀觀察模擬電動機旋轉,在仿真組合儀表上實時顯示檔位信息及車速信息;踩下制動踏板后,模擬電動機轉速減緩、組合儀表上車速下降。
4、動靜態電壓測量功能:學員可使用仿真萬用表測量各個傳感器、電源、執行器的動靜態電壓數據,將萬用表拖動至測量點后操作相應開關即可實時測量動靜態數據。
5、動靜態電阻測量功能:學員可使用仿真萬用表測量各個傳感器、執行器的動靜態電阻數據,將萬用表拖動至測量點后操作相應開關即可實時測量動靜態數據。
6、重置功能:當學員在操作過程中出現錯誤或想重新開始操作后,無需退出教學場景,點擊重置功能可直接對當前操作場景進行恢復初始狀態。
7、真實限制功能:在實際操作過程中,本軟件依據實車工況進行限制,禁止違規操作,如電子換擋旋鈕無法從D檔直接更換為R檔;車輛充電狀態下無法啟動;在學員進行測量過程中進行限制,如萬用表在測量電壓時如正負表筆接反則無法測得正確電壓。
